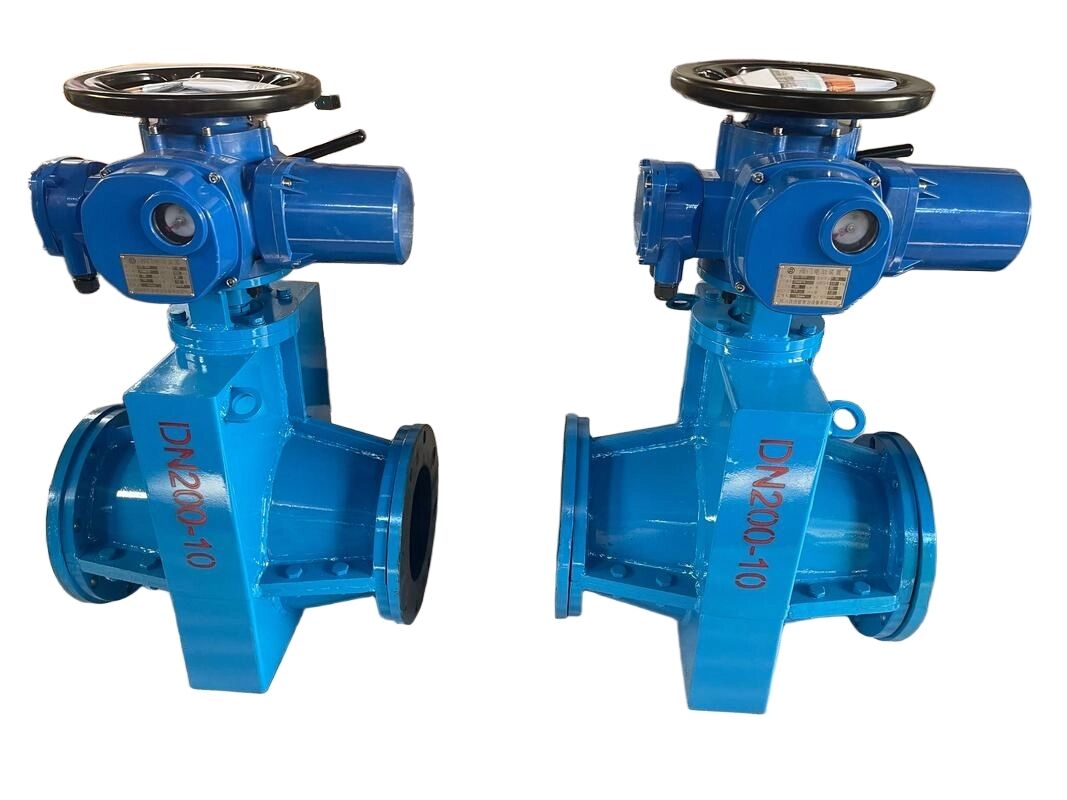

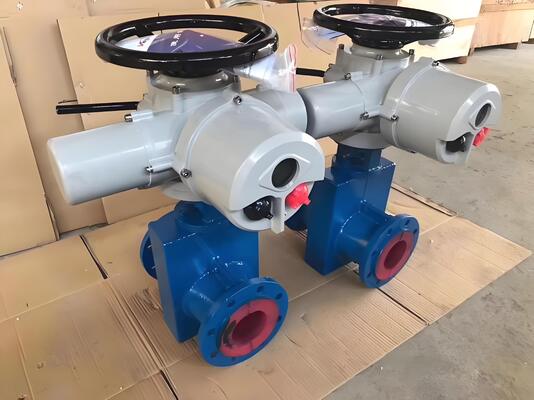

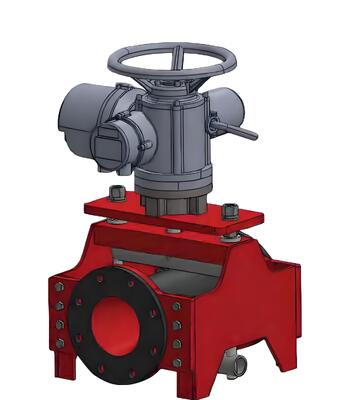

Conjunto de válvula de pinza eléctrica y neumática de doble modo, diseñado para sistemas de tuberías de transporte de medios abrasivos
Datos del producto:
| Lugar de origen: | Shanghái, China |
| Nombre de la marca: | VESON |
| Certificación: | ISO 9001:2015 SGS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | USD 600-3500 / Piece |
| Detalles de empaquetado: | Caja de madera contrachapada de la marca VESON con inserto de espuma a prueba de golpes, embalaje de |
| Tiempo de entrega: | 7-10 días laborables para stock, 25-35 días para producción |
| Condiciones de pago: | T/T, L/C, PayPal, Western Union |
| Capacidad de la fuente: | 1200 piezas por mes |
|
Información detallada |
|||
| Tipo de válvula: | Válvula de manguito de modo dual (eléctrica + neumática) | Rango de tamaño: | DN50 a DN400 (2" a 16") |
|---|---|---|---|
| Clasificación de presión: | PN10 / PN16 / Clase 150 | Material del cuerpo: | Hierro dúctil recubierto de epoxi, SS316 |
| Material de las mangas: | Caucho natural, EPDM, NBR, Viton | Actuador primario: | Multivuelta eléctrica (modulación de 4-20 mA) |
| Actuador secundario: | Retorno por resorte neumático (a prueba de fallos) | Suministro de aire: | 4-8 bares (60-120 psi) |
| Temperatura de funcionamiento: | -40 ° C a +120 ° C | Finalizar conexión: | Brida ANSI B16.5 / DIN PN16 |
| Resaltar: | Conjunto de válvula de pinza para sistemas de tuberías,Conjunto de válvula de pinza para transporte de medios abrasivos,Conjunto de válvula de pinza neumática de doble modo |
||
Descripción de producto
Ensamblaje de Válvula de Pinza de Doble Modo Eléctrica y Neumática para Tuberías de Transporte de Medios Abrasivos
El Ensamblaje de Válvula de Pinza de Doble Modo VESON proporciona la máxima fiabilidad para tuberías críticas de transporte de lodos abrasivos al combinar un actuador eléctrico para un control modulante preciso con un actuador neumático de retorno por resorte para un cierre de emergencia a prueba de fallos. Esta arquitectura de control redundante garantiza una protección ininterrumpida en las operaciones de minería y procesamiento de minerales más exigentes.
Redundancia de Doble Modo
| Modo | Actuador | Función |
| Primario (Normal) | Eléctrico Multivuelta | Control de flujo modulante preciso a través de señal DCS de 4-20mA |
| Secundario (Emergencia) | Neumático de Retorno por Resorte | Cierre automático a prueba de fallos en caso de pérdida de energía o señal ESD |
Características Principales
- Control Redundante: El sistema de doble actuador proporciona capacidad independiente de cierre primario y de emergencia para bucles de seguridad con clasificación SIL
- Conmutación sin interrupciones: El actuador neumático a prueba de fallos se activa automáticamente en 1 segundo tras la pérdida de energía sin intervención externa
- Trayectoria de Flujo de Paso Completo: Sin obstrucciones internas ni zonas muertas que eliminan la obstrucción en servicio de lodos con alto contenido de sólidos
- Manga Reemplazable en Campo: El diseño de manga de cambio rápido permite el reemplazo in situ sin herramientas especiales ni extracción de la válvula
- Finales de Carrera Integrados: Ambos actuadores incluyen finales de carrera mecánicos y de proximidad para una retroalimentación de posición completa
- Paquete Montado en Patín: Paquete completo pre-ensamblado, pre-cableado y probado en fábrica reduce el tiempo de instalación en campo en un 60%
Especificaciones Técnicas
| Parámetro | Especificación |
| Tipo de Válvula | Válvula de Pinza de Doble Modo (Eléctrica + Neumática) |
| Rango de Tamaño | DN50 a DN400 (2" a 16") |
| Clasificación de Presión | PN10 / PN16 / Clase 150 |
| Material del Cuerpo | Hierro Dúctil Recubierto de Epoxi, SS316 |
| Material de la Manga | Caucho Natural, EPDM, NBR, Viton |
| Actuador Primario | Eléctrico Multivuelta (Modulación 4-20mA) |
| Actuador Secundario | Neumático de Retorno por Resorte (A Prueba de Fallos) |
| Suministro de Aire | 4-8 bar (60-120 psi) |
| Temperatura de Operación | -40°C a +120°C |
| Conexión de Extremo | Bridado (ANSI B16.5 / DIN PN16) |
| Integridad de Seguridad | Capaz SIL 2 (IEC 61508) |
| Certificación | ISO 9001:2015, SGS |
Aplicaciones Objetivo
- Tuberías críticas de transporte de lodos con requisitos de ESD
- Tuberías de concentrado y relaves de minería
- Subflujo de espesador de procesamiento de minerales
- Tuberías de descarga de dragado
- Sistemas de manejo de cenizas de centrales eléctricas
El paquete completo incluye caja de conexiones pre-cableada, informe de prueba de bucle de fábrica, declaración de conformidad SIL y trazabilidad completa de materiales. Póngase en contacto con nuestro equipo de automatización para configuraciones de control personalizadas.
