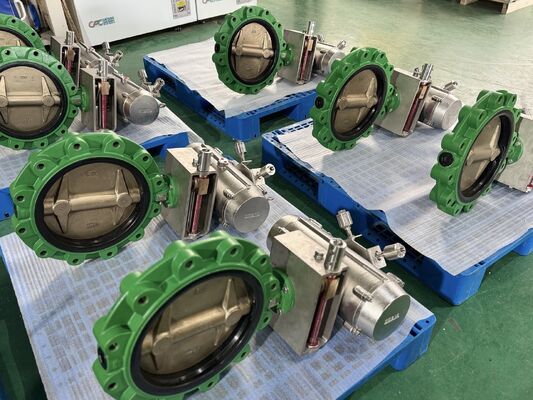

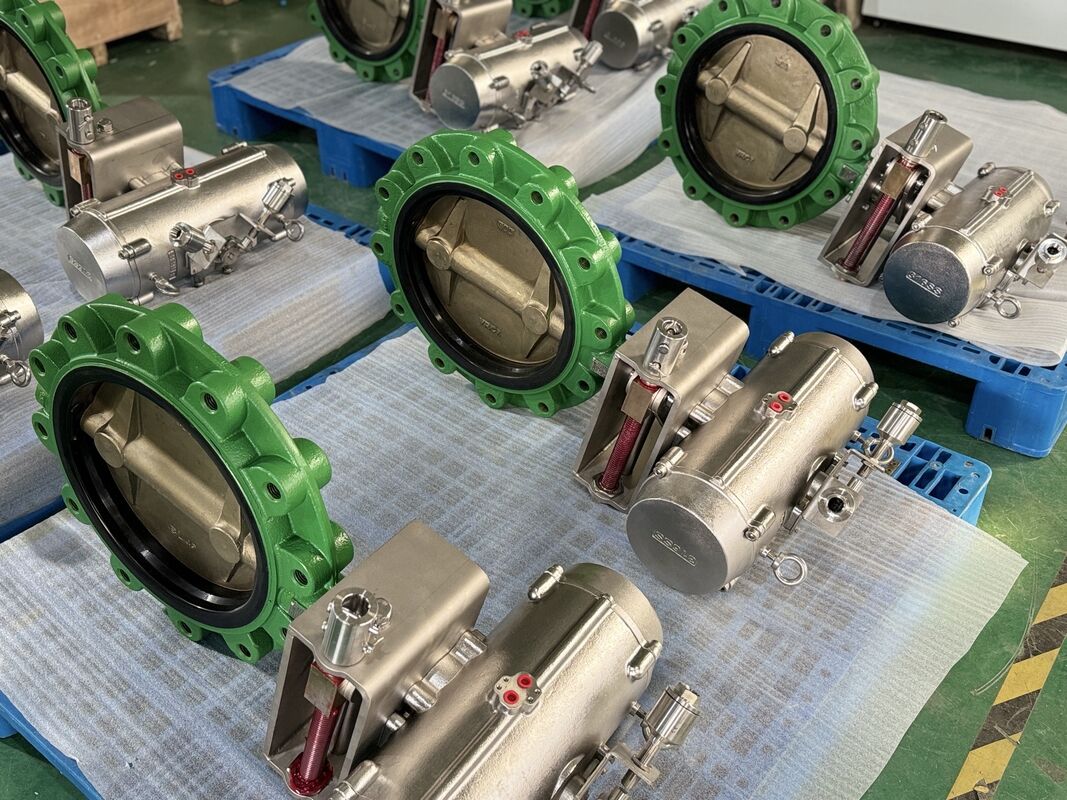

Paquete de válvula de mariposa neumática de grado marino certificado con certificado ABS y recubrimiento anticorrosión

Descripción del producto
La válvula de mariposa de estilo Lug de 12 pulgadas (DN300, ANSI Clase 150) es una solución de control de flujo de grado industrial diseñada específicamente para ambientes marinos, marinos y de agua de mar duros.Fabricado con una carrocería de hierro dúctil JS1030, un disco de bronce de aluminio y níquel (AB2) y un asiento NBR duradero, esta válvula ofrece una resistencia excepcional a la corrosión del agua de mar, la cavitación y el desgaste mecánico.
Equipado con una parte superior de trabajo ISO 5211, un mecanismo de accionamiento intermedio de la rueda de mano, un dispositivo de transmisión remota de válvula VSM y un soporte 316SS para interruptores de proximidad lineal a rotativo,Proporciona un cambio sin problemas entre el funcionamiento manual local y el control remoto en áreas inaccesiblesCompletamente probado y certificado con la aprobación de tipo ABS (American Bureau of Shipping).
Especificaciones técnicas
Característica / Parámetro
Detalle / Norma de materiales
Diámetro nominal
12 pulgadas / DN300
Estilo corporal
Tipo de empuñador (Tigo desnudo con montaje ISO 5211)
Nivel de presión
Clasificación ANSI 150 / 150LB (equivalente a PN16 y PN20)
Material del cuerpo
El acero dúctil JS1030 (EN-GJS-400-15 / GGG40)
Material del disco
Aluminio de bronce AB2 (CuAl10Fe5Ni5 de grado marino)
Asiento / forro
NBR (cauchó nitrílico - cierre de burbujas)
Transmisión a distancia
Sistema de control remoto de válvula VSM / dispositivo de eje flexible
Desactivar manualmente
Mecanismo de la rueda manual de la caja de engranajes (entre el actuador y la válvula)
Accesorios de conmutación
El sistema de acero inoxidable 316 (conversión lineal a rotacional)
Señales de retroalimentación
Interruptor de proximidad de contacto seco pasivo
Certificación marina
Inspección ABS y prueba de aceptación de fábrica (FAT)
¿Por qué elegir este conjunto de válvulas de mariposa?
1Resistencia superior a la corrosión por agua de mar
La combinación de una carcasa de hierro dúctil JS1030 y un disco de bronce de níquel-aluminio AB2 hace que esta válvula mariposa de 12 pulgadas sea ideal para la admisión de agua de mar, sistemas de lastre y líneas de enfriamiento marinas.El asiento NBR resistente ofrece sellado bidireccional sin fugas.
2. VSM Operación remota para zonas inaccesibles
Cuando se instalan en compartimientos profundos del casco, trincheras estrechas de tuberías o zonas peligrosas,el dispositivo de transmisión remota VSM integrado permite a los operadores controlar la válvula de forma segura desde la distancia mediante un sistema de varilla/cable de alcance flexible.
3. Control manual de la rueda de mano integrado
con una longitud de más de 20 mm,el mecanismo de accionamiento de la rueda de mano intermedia garantiza una capacidad de anulación manual sin problemas durante las pérdidas de potencia o el mantenimiento de rutina sin desconectar el actuador principal.
4Sistema de retroalimentación de señales de precisión
Equipada con un soporte de convertidor de viaje 316SS personalizado, la válvula traduce con precisión las señales de viaje lineal en activación de interruptores rotativos,enviar retroalimentación del estado de contacto seco pasivo directamente a su sistema PLC o SCADA de a bordo.
5. Certificado ABS de garantía de calidad
Cada unidad se somete a rigurosas pruebas de caparazón hidrostática, fugas de asiento y pruebas funcionales presenciadas y certificadas bajo los estándares de ABS (American Bureau of Shipping).
Aplicaciones industriales
Construcción naval e ingeniería marina: Sistemas de tratamiento de agua de lastre (BWTS), extracción de billas, circulación de agua de mar, líneas de fuego.
Plataformas en alta mar y FPSO: Control de fluidos en zonas peligrosas, operación de válvulas remotas en compartimientos profundos.
Infraestructura de desalinización y agua: estaciones de bombeo de agua cruda de alta salinidad y tratamiento de aguas residuales industriales.

Especificaciones técnicas de las válvulas de mariposa de 12 pulgadas
Categoría de especificaciones
Parámetro
Norma / Material / Descripción
Información básica
Tipo de válvula
Válvula de mariposa de estilo Stem Lug desnudo
Tamaño nominal
12 pulgadas / DN300
Nivel de presión
Clasificación ANSI 150 / 150LB
Instalación de la brida superior
Trabajos superiores de la norma ISO 5211
Aprobación para uso marítimo
Certificado ABS (American Bureau of Shipping)
Especificaciones del material
Material del cuerpo
El acero dúctil JS1030 (EN-GJS-400-15 / GGG40)
Material del disco
El contenido de nitrógeno en la mezcla de nitrógeno y nitrógeno se calcula a partir de los siguientes datos:
Asiento / forro
NBR (Nitrilo de caucho - Bi-direccional cero fugas)
Material del soporte
Acero inoxidable 316 (316SS)
Sistemas de operación y control
Desactivar manualmente
Mecanismo de funcionamiento de la rueda de mano (montado entre el actuador y la válvula)
Operación a distancia
Dispositivo de transmisión remota de válvula VSM (sistema de accionamiento flexible)
Comentarios de la posición
Interruptor de proximidad de contacto seco pasivo
Adaptador de conmutación
Soportes 316SS de uso pesado para la conversión de desplazamiento lineal a rotativo
Aplicación y rendimiento
Medios de comunicación aplicables
Agua de mar, agua de lastre, agua dulce, productos químicos ligeros
Condiciones de funcionamiento
Operación remota en espacios marinos confinados, inaccesibles o peligrosos
