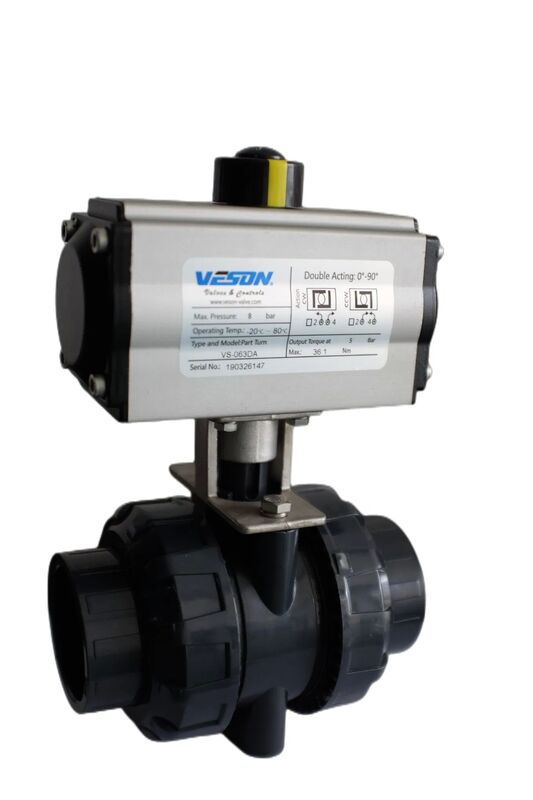

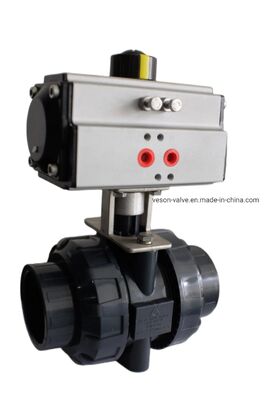

Válvula neumática de bolas de PVC de 3 vías con perfil de montaje directo Norma ISO5211 para aplicaciones de alta temperatura
Datos del producto:
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|
|
Información detallada |
|||
| Formulario de conexión: | soldadura | Modo de conducción: | Neumático |
|---|---|---|---|
| Presión nominal: | Las condiciones de las pruebas de ensayo | Canal: | Tipo directo a través de |
| Estructura: | Vávula de bola fija | Tipo: | Vávula de bola fija |
| Función: | Drenar | Temperatura: | temperatura alta |
| Estándar: | 12 meses en garantía | Aplicación: | Uso industrial |
| codigo hs: | 84123900 | ||
| Resaltar: | Válvula de bola neumática estándar ISO5211,Válvula de bola de 3 vías de perfil de montaje directo,Válvula de bola de PVC de alta temperatura |
||
Descripción de producto

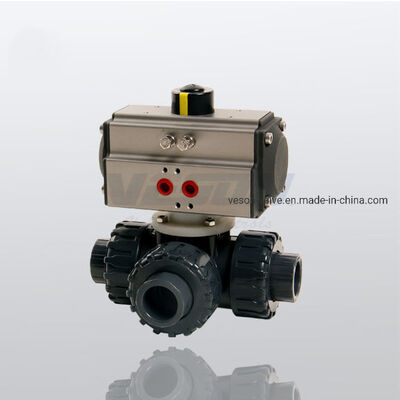

Válvula de bola neumática de PVC de 3 vías Válvula de bola de 3 vías de PVC neumática
Especificaciones del actuador neumático
1. Tipo de acción: Doble
2. Medio: aire comprimido limpio, seco y sin corrosión
3. Presión de suministro de aire: 0,25 -0,8 Mpa
4. Temperatura de trabajo: Tipo estándar: -20°C~+80°C
Tipo de baja temperatura: -40°C~+80°C
| VÁLVULA DE BOLA de 3 vías | ||||||
| Selección del actuador neumático: tamaño correspondiente solo como referencia, par de la válvula más un factor de seguridad del 25% | ||||||
| Tamaño | Par de la válvula en libras-pie | par de la válvula*1,25 | Actuador de doble efecto | Par del actuador (en libras-pie) 5 bar | Actuador de retorno por resorte | Par del actuador (en libras-pie) 5 bar FC |
| 1/2" | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4" | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2" | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2" | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3" | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| VÁLVULA DE BOLA de 2 vías | ||||||
| Tamaño | par de la válvula*1,25 | Conexión superior de la válvula (mm) | Actuador de doble efecto | Par del actuador (en libras-pie) 5 bar | Actuador de retorno por resorte | Par del actuador (en libras-pie) 5 bar FC |
| 1/2" | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4" | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2" | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2" | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3" | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Tipo de alta temperatura: -20°C~+180°C
5. Ángulo de rotación: 90°± 5°
6. Voltaje de la electroválvula: AC220V o DC24V, o según la solicitud del cliente.
Diseño y construcción del actuador neumático de doble efecto de la serie AT
1. Cumplimiento total de la última especificación: ISO5211DIN3337VD/VDE3845 y NAMUR.
2. El cuerpo de aluminio de alta intensidad por extrusión posee una superficie interna bruñida recubierta con oxidación anódica de miel para una larga vida útil, bajo coeficiente de fricción y rendimiento rápido.
3. La construcción excelente, compacta y modernizada junto con múltiples especificaciones hacen que la selección sea económica y beneficiosa.
4. Todas las superficies de acción adoptan rodamientos de alta calidad, lo que resulta en baja fricción, alta vida útil y sin ruido. Los dos pernos de ajuste de tope de recorrido externos independientes pueden ajustar fácil y precisamente ±5° en ambas direcciones de apertura y cierre.
5. El mismo actuador de contorno tiene los modos funcionales de doble efecto y retorno por resorte, y el retorno por resorte tiene los estilos normalmente abierto y normalmente cerrado.
6. El indicador de posición multifunción con NUMER es conveniente para montar accesorios.
7. El resorte de carga precomprimido es conveniente para los procedimientos de montaje y desmontaje seguros.
8. Los pistones y tapas de extremo de aluminio fundido a presión tienen alta intensidad y peso ligero.
9. Hay disponibles diferentes materiales de juntas tóricas para altas y bajas temperaturas.
10. De acuerdo con las diferentes demandas, podemos ofrecer rotaciones de recorrido múltiple (por ejemplo, 120°135°180°) y actuadores de tres posiciones.
11. Las electroválvulas se montan fácilmente sin ninguna placa de conexión.
