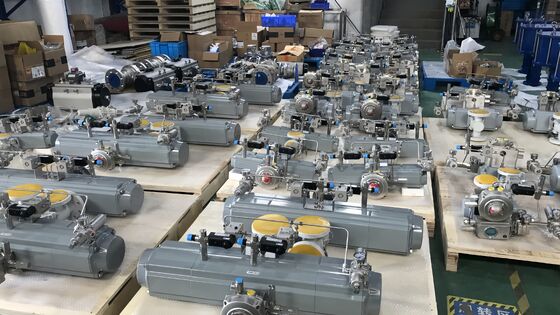

Válvula de bola neumática de 3 posiciones con protección escalonada anti-golpe de ariete
Datos del producto:
| Lugar de origen: | Shanghái, China |
| Nombre de la marca: | VESON |
| Certificación: | ISO 9001:2015 SGS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | USD 180-1200 / Piece |
| Detalles de empaquetado: | Caja de madera contrachapada de la marca VESON con inserto de espuma a prueba de golpes, embalaje de |
| Tiempo de entrega: | 5-7 días laborables para stock, 20-30 días para producción |
| Condiciones de pago: | T/T, L/C, PayPal, Western Union |
| Capacidad de la fuente: | 3000 piezas por mes |
|
Información detallada |
|||
| Tipo de válvula: | Válvula de bola de 3 posiciones y 2 vías/3 vías | Tipo de actuador: | Actuador neumático de 3 posiciones (retorno por resorte) |
|---|---|---|---|
| Rango de tamaño: | DN15 a DN150 (1/2" a 6") | Clasificación de presión: | PN16 / PN40 / Clase 150 / Clase 300 |
| Material del cuerpo: | Acero al carbono SS304, SS316, WCB | Material del asiento: | PTFE, RTFE, PEEK |
| Suministro de aire: | 4-8 bares (60-120 psi) | Temperatura de funcionamiento: | -20 °C a +180 °C |
| Secuencia de control: | Abierto (100%) - Mitad de carrera (30-50%) - Cerrado (0%) | Finalizar conexión: | Brida ANSI B16.5, Rosca NPT/BSP |
| Resaltar: | Válvula de bola neumática de cierre,Válvula de bola de cierre de 3 posiciones |
||
Descripción de producto

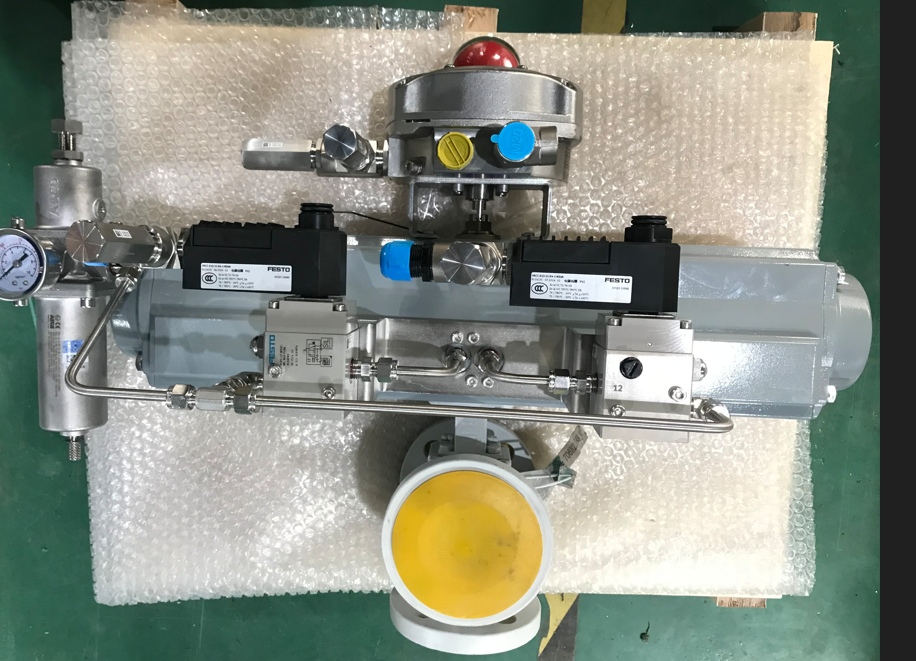

Ensamblaje de válvula de bola neumática de 3 posiciones con protección escalonada contra golpe de ariete
El Ensamblaje de válvula de bola neumática de 3 posiciones VESON VSO-3P-WH está diseñado específicamente para terminales de carga por lotes donde los cierres abruptos de la válvula causan un golpe de ariete destructivo y vibración en las tuberías. El control escalonado de 3 posiciones ofrece una secuencia suave de Llenado rápido → Goteo lento → Parada completa, protegiendo su sistema de tuberías y manteniendo una precisión de dosificación precisa.
Cómo el control de 3 etapas protege su sistema
| Etapa | Posición de la válvula | Acción |
| Etapa 1 | 100% Abierto | Llenado a granel rápido a caudal completo |
| Etapa 2 | 30-50% Carrera media | Alimentación lenta por goteo para un remate preciso |
| Etapa 3 | 0% Cerrado | Cierre hermético (Clase VI) - cero golpe de ariete |
Características clave
- Actuador neumático de 3 posiciones: Diseño con retorno por resorte y capacidad de posición de carrera media para control de flujo escalonado
- Secuencia anti-golpe de ariete: Elimina las sobretensiones de presión durante el cierre de la válvula, reduciendo el estrés en las tuberías y prolongando la vida útil del sistema
- Carrera media configurable: Posición intermedia ajustable del 30-50% para caudales específicos del proceso
- Cierre hermético: Fuga Clase VI en la posición final cerrada para cero pérdida de producto
- Reducción de manifold: Reemplaza configuraciones de manifold multivuelta, reduciendo la huella del skid y las rutas de fuga
- Banco de solenoides precableado: Válvulas solenoides configuradas de fábrica para las 3 posiciones con regleta de terminales
Especificaciones técnicas
| Parámetro | Especificación |
| Tipo de válvula | Válvula de bola de 2 vías / 3 vías de 3 posiciones |
| Tipo de actuador | Actuador neumático de 3 posiciones (retorno por resorte) |
| Rango de tamaño | DN15 a DN150 (1/2" a 6") |
| Clasificación de presión | PN16 / PN40 / Clase 150 / Clase 300 |
| Material del cuerpo | Acero al carbono SS304, SS316, WCB |
| Material del asiento | PTFE, RTFE, PEEK |
| Suministro de aire | 4-8 bar (60-120 psi) |
| Temperatura de operación | -20°C a +180°C |
| Secuencia de control | Abierto (100%) → Carrera media (30-50%) → Cerrado (0%) |
| Conexión final | Bridado (ANSI B16.5), Roscado (NPT/BSP) |
| Clase de cierre | Clase VI (Hermético) |
| Certificación | ISO 9001:2015, CE, SGS |
Industrias objetivo
- Carga de terminales de petróleo y gas (carga de camiones, vagones cisterna, bidones)
- Sistemas de dosificación por lotes de productos químicos finos
- Dosificación por lotes de alimentos y bebidas líquidas
- Estaciones de transferencia de productos en parques de tanques
- Skids de carga de GLP y criogénicos
Cada ensamblaje se somete a pruebas completas en bucle de fábrica con tubería dura SS316 antes del envío. Se incluye documentación FAT. Contáctenos para discutir sus requisitos específicos de carga por lotes.
