Solución de paquete de válvula de bola neumática de puertos múltiples diseñada para la granja de tanques de cambio de alimentación del reactor químico
Datos del producto:
| Lugar de origen: | Shanghái, China |
| Nombre de la marca: | VESON |
| Certificación: | ISO 9001:2015 SGS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | USD 200-1500 / Piece |
| Detalles de empaquetado: | Caja de madera contrachapada marca VESON o marca del cliente con inserto de espuma a prueba de golpe |
| Tiempo de entrega: | 5-7 días laborables para stock, 20-30 días para producción |
| Condiciones de pago: | T/T, L/C, PayPal, Western Union |
| Capacidad de la fuente: | 2000 piezas por mes |
|
Información detallada |
|||
| Tipo de válvula: | Válvula de bola multipuerto de 3 vías (puerto L / puerto T) | Tipo de actuador: | Piñón y cremallera neumáticos de doble acción |
|---|---|---|---|
| Rango de tamaño: | DN15 a DN150 (1/2" a 6") | Clasificación de presión: | PN16 / PN40 / Clase 150 / Clase 300 |
| Material del cuerpo: | Acero al carbono SS304, SS316, WCB | Configuración de bola: | Puerto L (conmutación de 90°) o Puerto T (mezcla/desvío de 180°) |
| Material del asiento: | PTFE, RTFE, PEEK | Suministro de aire: | 4-8 bares (60-120 psi) |
| Temperatura de funcionamiento: | -20 °C a +180 °C | Finalizar conexión: | Brida ANSI B16.5, Rosca NPT/BSP |
| Resaltar: | Válvula de bola neumática de puertos múltiples,Válvula neumática de doble acción |
||
Descripción de producto

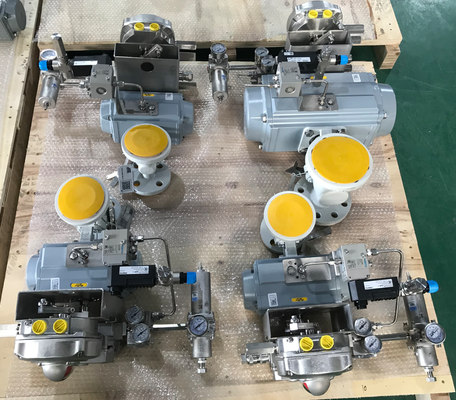

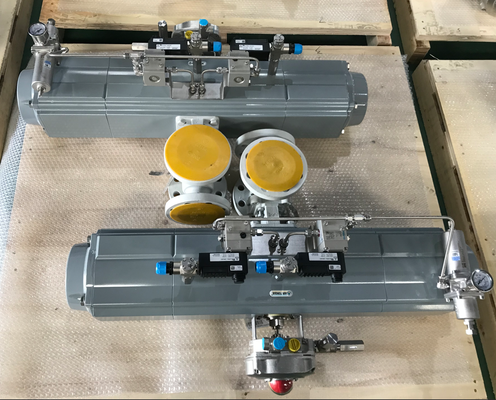

Válvula de bola de cierre neumática de puerto múltiple para el cambio de alimentación del reactor y el manifold del tanque
ElVESON Conjunto de válvulas neumáticas de cierre de bolas con varios puertosestá diseñado para sustituir colectores complejos de válvulas múltiples por una sola unidad integrada, disponible en configuraciones de puerto L (cambio de 90°) y puerto T (mezcla/desvío de 180°),este paquete reduce significativamente la huella de deslizamiento, la complejidad de las tuberías y las posibles vías de fuga en los sistemas de alimentación de los reactores químicos y los colectores de los tanques.
Varios beneficios de la reducción
| Configuración tradicional | Solución multipuerto VESON |
| 3 x válvulas de dos vías + tees + tuberías | 1 x paquete de válvulas L de tres vías |
| 4 x válvulas de dos vías + cruce + tuberías | 1 x paquete de válvulas en T de tres vías |
| Las demás partidas de las máquinas de la partida 85 | Un solo actuador, solenoide, conjunto de interruptores de límite |
Características clave
- Configuración del puerto L:Los interruptores de rotación de 90° fluyen entre dos circuitos independientes (puerto A ¢ B o puerto A ¢ C)
- Configuración del puerto T:Rotación de 180° para mezclar el flujo (los tres puertos conectados) o desviar (cualquier combinación de dos puertos)
- Función del actuador único:Un actuador neumático de doble acción controla todos los cambios de puerto, reduciendo el hardware de automatización hasta en un 60%
- Reducción de las vías de fuga:Elimina múltiples conexiones de bridas y juntas de soldadura, minimizando el riesgo de emisiones fugitivas
- Impresión compacta:Ahorro de espacio de deslizamiento típico del 40-50% en comparación con los sistemas de colectores multiválvulas
- Preensamblado en fábrica:El paquete completo llega pre-probado y listo para la instalación, reduciendo el tiempo de puesta en marcha en el campo
Especificaciones técnicas
| Parámetro | Especificación |
| Tipo de válvula | Válvula de bola de puerto múltiple de 3 vías |
| Configuración de la bola | Portos L (conmutación bidireccional de 90°) / Portos T (180° de tres vías) |
| Tipo de actuador | Las demás máquinas de la partida 85 |
| Rango de tamaño | DN15 a DN150 (1/2" a 6") |
| Nivel de presión | PN16 / PN40 / Clase 150 / Clase 300 |
| Material del cuerpo | Acero al carbono SS304, SS316, WCB |
| Material del asiento | PTFE, RTFE y PEEK |
| Suministro de aire | 4-8 bar (60-120 psi) |
| Temperatura de funcionamiento | -20 °C a +180 °C |
| Termina la conexión | Los productos de la partida 1 se clasifican en el anexo I del Reglamento (CE) no 765/2008 del Parlamento Europeo y del Consejo. |
| Clase de cierre | Clase VI (apegado a las burbujas) |
| Certificación | Las normas ISO 9001 incluyen:2015, SGS |
Aplicaciones objetivo
- Cambios de alimentación del reactor químico (materia prima A vs. B vs. C)
- Las placas de retrolavado de filtros dúplex (cambio de servicio/de espera)
- Conjuntores de transferencia de productos de las granjas de tanques
- Las medidas de transferencia de custodia
- Sistemas de derivación y desvío del intercambiador de calor
Preensamblado en fábrica con tubos duros SS316, completamente probado en bucle, y entregado con certificados de material completos y documentación FAT.Póngase en contacto con nuestro equipo de ingenieros para la guía de selección de L-Port vs T-Port.
